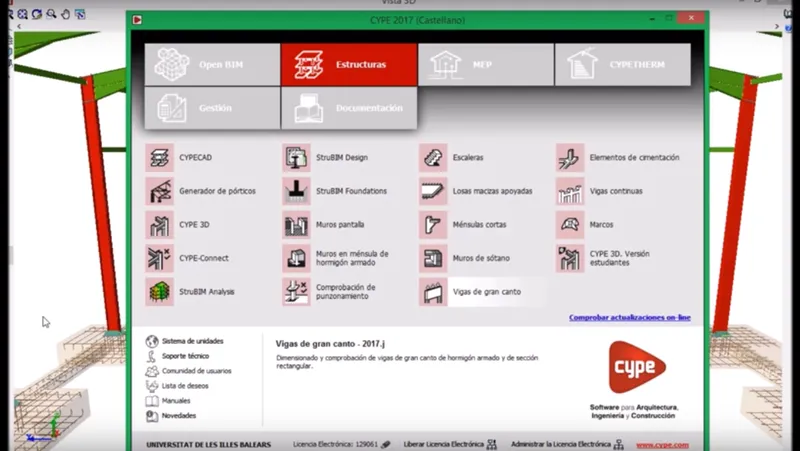

¿Qué es Cype 3D Modelado 3D?

Trabaja con todo tipo de material incluido el dimensionamiento de uniones (soldadas y atornilladas de perfiles de acero laminado y armado en doble T y perfiles tubulares) y el de sucimentación con placas de anclaje, zapatas y encepados.

Las barras de madera, de acero o de aluminio; y los pilares y las vigas de hormigón armado, pueden ser dimensionados por el programa. Los pilares mixtos de hormigón y acero pueden ser comprobados por el programa.

También permite la discretización de estructuras mediante láminas (elementos planos bidimensionales de espesor constante cuyo perímetro está definido por un polígono) para calcular sus esfuerzos y tensiones.

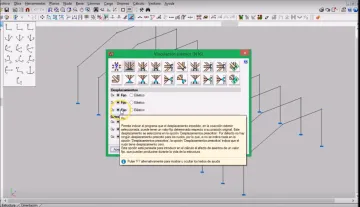

Datos generalesCYPE 3D puede funcionar como programa independiente y, también, dentro de CYPECAD como estructura 3D integrada.

CYPE 3D calcula cualquier tipo de estructura formada por barras de hormigón, de acero, mixtas de hormigón y acero, de aluminio, de madera, o de cualquier material, incluido el dimensionamiento de uniones (soldadas y atornilladas de perfiles de acero laminado y armado en doble T y perfiles tubulares) y el de su cimentación con placas de anclaje, zapatas, encepados, correas de atado y vigas centradoras. Las barras de madera, de acero o de aluminio; y los pilares y las vigas de hormigón armado, pueden ser dimensionados por el programa. Los pilares mixtos de hormigón y acero pueden ser comprobados por el programa.

Funcionando como programa independiente, CYPE 3D también permite la discretización de estructuras mediante láminas (elementos planos bidimensionales de espesor constante cuyo perímetro está definido por un polígono) para calcular sus esfuerzos y tensiones.

Realiza el cálculo, dimensionamiento y comprobación de la resistencia al fuego de perfiles de madera; y la comprobación de la resistencia al fuego y el dimensionamiento del revestimiento de protección para los perfiles de acero. Efectúa el análisis a sismo de la estructura . Con viento y sismo considera los efectos de 2º orden (P-delta).

Estados límiteEs posible configurar diferentes estados límite para cada material.

El programa también permite visualizar e imprimir un listado con las situaciones de proyecto, con y sin acciones sísmicas, en el que se muestran los coeficientes parciales de seguridad γ (mayoración de acciones) y los coeficientes de combinación ψ para cada tipo de acción (naturaleza).

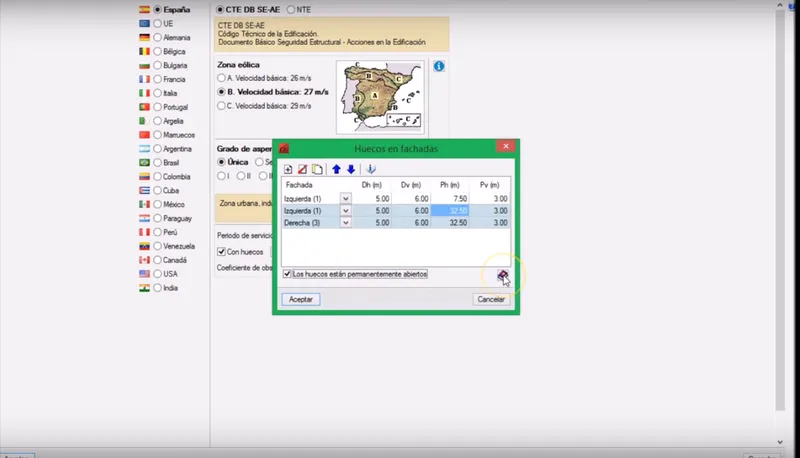

Hipótesis de carga y combinaciones de hipótesis

CYPE 3D genera automáticamente el peso propio de las barras introducidas que formarán una hipótesis de peso propio. Es posible añadir un número indefinido de hipótesis adicionales con igual o diferente naturaleza (peso propio, sobrecarga de uso, viento, sismo o nieve).

El usuario puede definir las hipótesis simples que desee y decidir si se combinan de manera compatible, incompatible o simultánea. El programa generará automáticamente la combinación de estas hipótesis de acuerdo con las premisas indicadas.

Por ejemplo, el programa genera automáticamente la combinación de hipótesis correspondiente a una situación de cargas compuesta por una sobrecarga genérica y la actuación de un carro de cargas con distintas posiciones. Las posiciones del carro son incompatibles entre sí, pero cada una de ellas es compatible con la sobrecarga genérica y con el resto de hipótesis de diferente naturaleza.

Puede visualizarse la combinatoria de hipótesis generada entre las hipótesis de la misma naturaleza. De este modo, es posible que el usuario compruebe si las premisas indicadas han sido las correctas.

Múltiples tipos de carga

Admite múltiples tipos de carga como, por ejemplo, puntuales, lineales, lineales variables en altura, superficiales, superficiales variables en altura, incremento y gradiente de temperatura, momentos, etc. Las cargas pueden introducirse en los nudos y en las barras.

Las cargas superficiales se introducen sobre paños definidos geométricamente por el usuario mediante un polígono cerrado. Estas cargas pueden estar aplicadas en toda la superficie del paño y en superficies poligonales contenidas en este. El usuario también indica la dirección del reparto unidireccional de las cargas introducidas sobre el paño que debe ser paralela a uno de los lados del paño.

El reparto de todas las cargas aplicadas sobre el paño es isostático, y se realiza sobre las barras contenidas en el paño que no sean paralelas a la dirección de reparto. Para el caso de las cargas definidas en una superficie del paño, el reparto sólo afecta a las barras más próximas a la superficie definida.

En las estructuras 3D integradas de CYPECAD también es posible definir cargas superficiales del mismo modo que en CYPE 3D. En la FAQ de CYPE 3D, dispone de información detallada sobre la introducción de cargas superficiales.
